Umbria

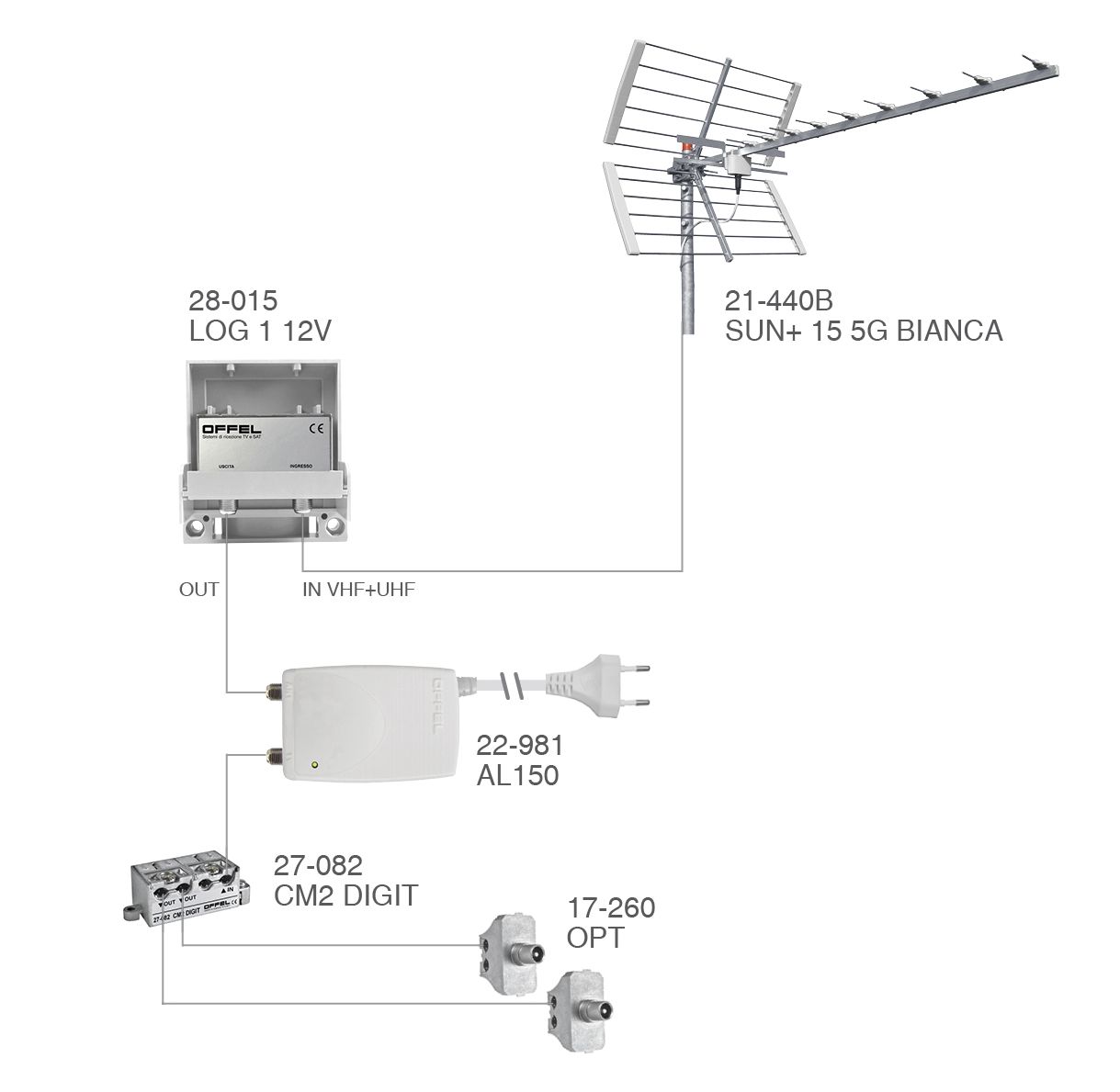

Schema di impianto 1
Esempio di impianto con 2 prese TV. Segnali UHF ricevibili da 1 direzione.
Centralino per esterno 12V serie LOG.
Centralini utilizzabili:
28-015 LOG 1 12V guad. 15 dB
28-020 LOG 2 12V guad. 25 dB
28-022 LOG 3 12V guad. 30 dB
23-382 2T15 COMBI guad. 15 dB, 2 regolazioni
23-383 2T25 COMBI guad. 25 dB, 2 regolazioni
23-384 2T33 COMBI guad. 33 dB, 2 regolazioni
Antenne utilizzabili:
21-440B SUN+ 15 5G BIANCA guad. 15 dB
21-462B TRE+ 5G BIANCA guad. 25 dB, 3 culle

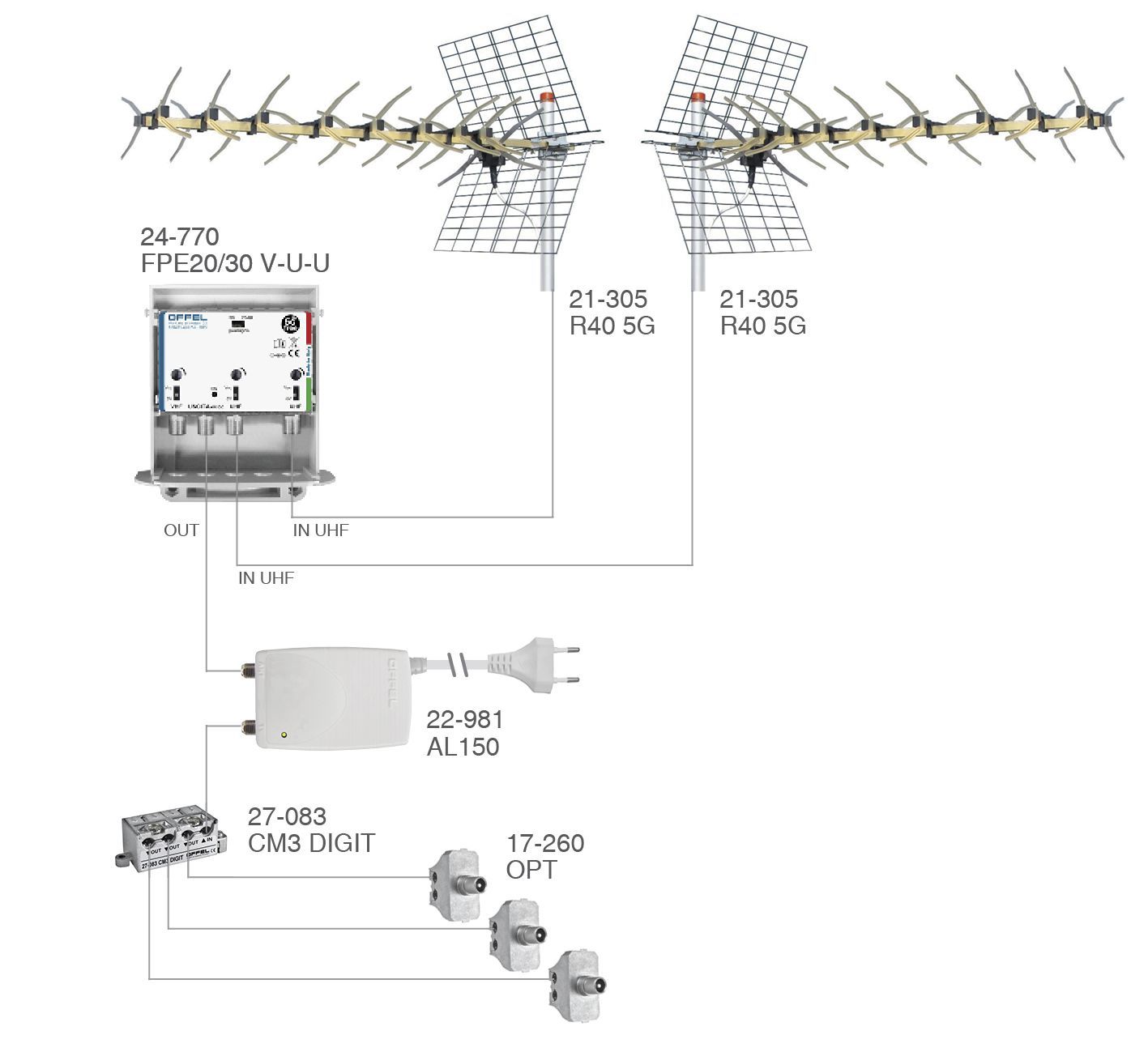

Schema di impianto 2
Esempio di impianto con 3 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per esterno 12V serie FPE.
Centralini utilizzabili:
24-770 FPE20/30 V-U-U guad. 20/30 dB, 3 regolazioni
24-790 FPE 30/40 V-U-U guad. 30/40 dB, 3 regolazioni

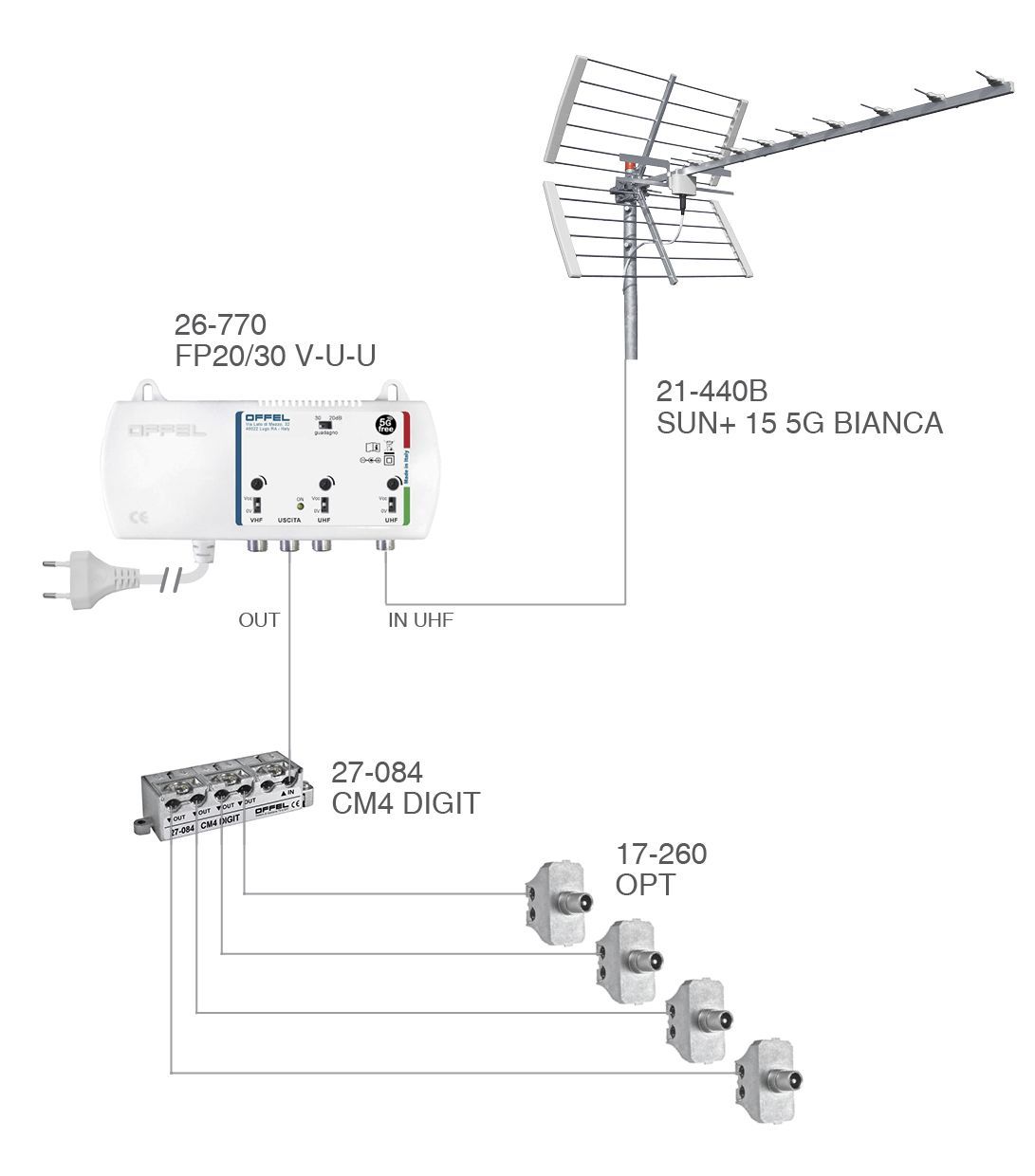

Schema di impianto 3
Esempio di impianto con 4 prese TV. Segnali UHF ricevibili da 1 direzione.
Centralino per interno 12V serie FP.
Centralini utilizzabili:
26-770 FP20/30 V-U-U guad. 20/30 dB, 3 regolazioni
26-790 FP30/40 V-U-U guad. 30/40 dB, 3 regolazioni
Amplificatori di linea utilizzabili:
25-050 AS20 REG. guad. 23 dB, 1 regolazione
25-055 AS25 2REG. guad. 25 dB, 2 regolazioni
Antenne utilizzabili:
21-440B SUN+ 15 5G BIANCA guad. 15 dB
21-462B TRE+ 5G BIANCA guad. 25 dB, 3 culle

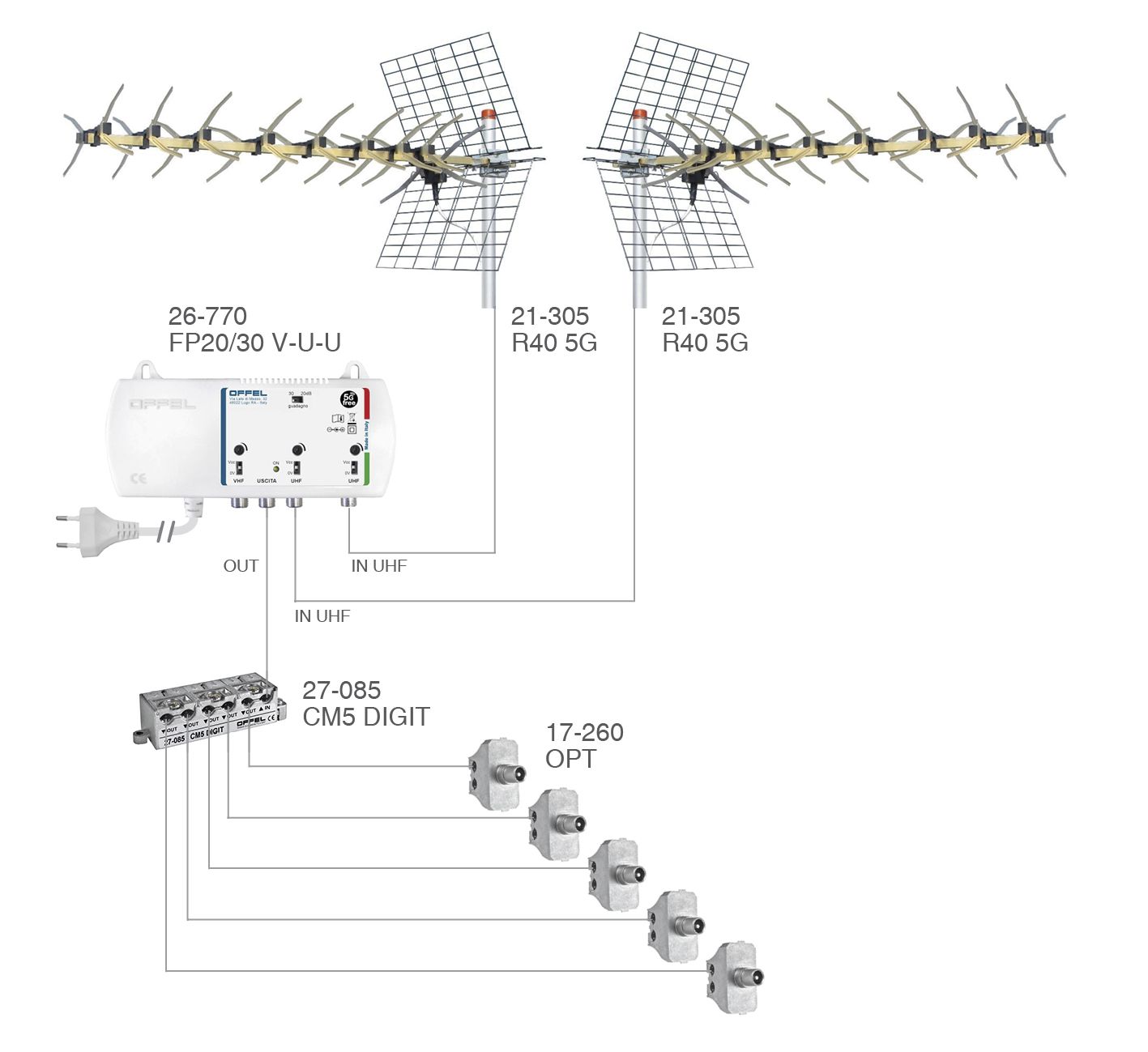

Schema di impianto 4
Esempio di impianto con 5 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per interno 12V serie FPE.
Centralini utilizzabili:
26-770 FP20/30 V-U-U guad. 20/30 dB, 3 regolazioni
26-790 FP30/40 V-U-U guad. 30/40 dB, 3 regolazioni

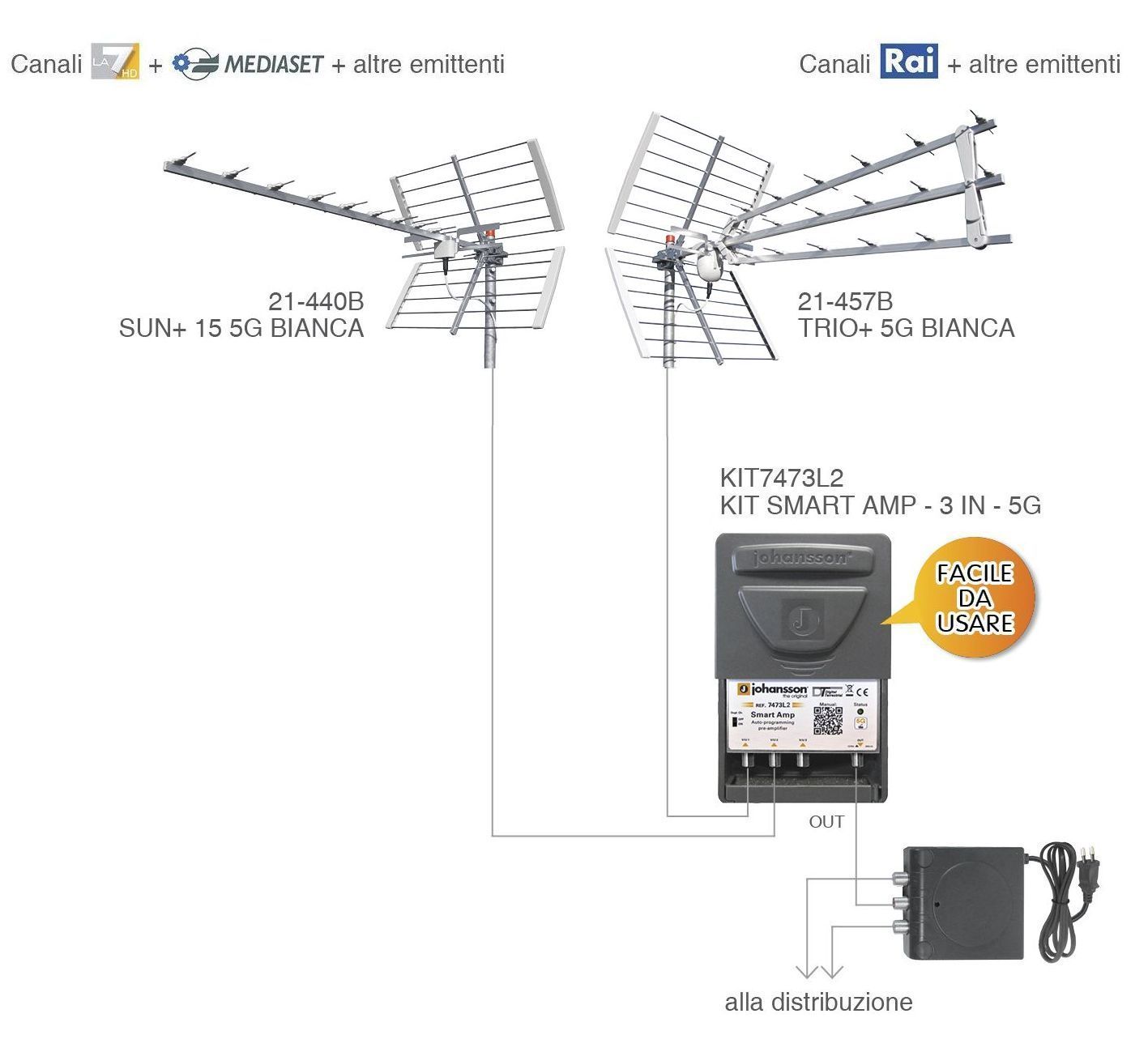

Schema di impianto 5
Esempio di impianto con centralino autoprogrammabile per esterno.
Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di segnale differenti tra loro, perché grazie alla funzione di autoprogrammazione intelligente, il centralino effettua autonomamente la scansione di tutti i segnali ricevuti sugli ingressi e seleziona automaticamente i segnali da amplificare. I segnali in uscita vengono equalizzati.
Centralini utilizzabili:
KIT7473L2 KIT SMART AMP - 3 IN - 5G autoprogrammazione intelligente
KIT6715 KIT PROFINESSE autoprogrammazione intelligente + possibile programmazione manuale tramite tasto e display

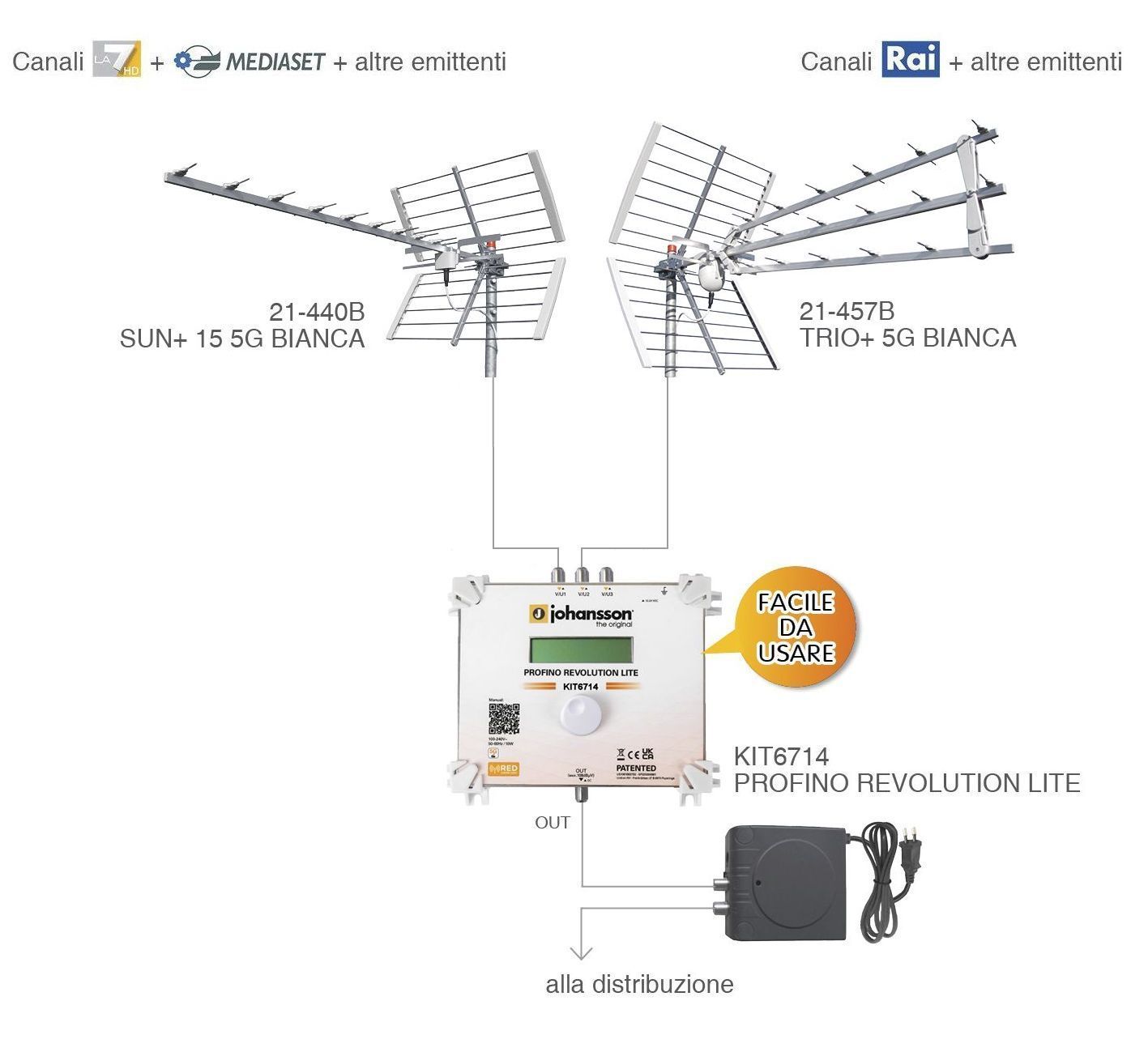

Schema di impianto 6
Esempio di impianto con centrale a filtri programmabili per interno.
Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di segnale differenti tra loro, perché grazie alla funzione di autoprogrammazione intelligente, il centralino effettua autonomamente la scansione di tutti i segnali ricevuti sugli ingressi e seleziona automaticamente i segnali da amplificare. I segnali in uscita vengono equalizzati. Possibile programmazione manuale tramite display e manopola.
Centralini utilizzabili:
26-690 X4-PROG kit alim. + centrale programmabile dimensioni ridotte
KIT6714 PROFINO REVOLUTION LITE kit alim. + centrale programmabile
26-701A REVOLUTION LITE HP alimentatore integrato
26-700A REVOLUTION HP alimentatore integrato
